Einhell TC-AP 650 E Universal Saw Instruction Manual

1. Təhlükəsizlik Təlimatları

Həmişə bu elektrik aləti ilə birlikdə verilən bütün təhlükəsizlik xəbərdarlıqlarını, təlimatları, təsvirləri və spesifikasiyaları oxuyun və anlayın. Aşağıda sadalanan bütün təlimatlara əməl edilməməsi elektrik şoku, yanğın və/və ya ciddi xəsarətlə nəticələnə bilər.

1.1 Elektrik Alətinin Ümumi Təhlükəsizlik Xəbərdarlıqları

• İş sahəsinin təhlükəsizliyi: İş yerini təmiz və yaxşı işıqlandırın. Dağınıq və ya qaranlıq ərazilər qəzalara səbəb olur. Elektrik alətlərini tez alışan mayelərin, qazların və ya tozların olduğu kimi partlayıcı mühitlərdə işlətməyin.
• Elektrik Təhlükəsizliyi: Elektrik alətinin fişləri rozetkaya uyğun olmalıdır. Heç vaxt fişini heç bir şəkildə dəyişdirməyin. Torpaqlanmış (torpaqlanmış) elektrik alətləri ilə heç bir adapter tıxacından istifadə etməyin. Borular, radiatorlar, diapazonlar və soyuducular kimi torpaqlanmış və ya torpaqlanmış səthlərlə bədən təmasından çəkinin.
• Şəxsi Təhlükəsizlik: Stay alert, watch what you are doing, and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol, or medication. Always wear eye protection. Use dust masks, non-skid safety shoes, hard hats, or hearing protection for appropriate conditions.
• Elektrik alətindən istifadə və qulluq: Elektrik alətini zorlamayın. Tətbiqiniz üçün düzgün elektrik alətindən istifadə edin. Hər hansı bir tənzimləmə etməzdən, aksesuarları dəyişdirməzdən və ya elektrik alətlərini saxlamazdan əvvəl fişini enerji mənbəyindən ayırın. Boş vəziyyətdə olan elektrik alətlərini uşaqların əli çatmayan yerdə saxlayın.

1.2 Specific Safety Instructions for Reciprocating Saws

• Kəsici aksesuarın gizli naqillərə və ya öz şnuruna toxuna biləcəyi əməliyyatları yerinə yetirərkən elektrik alətini izolyasiya edilmiş tutacaq səthlərdən tutun.
• cl istifadə edinamps və ya iş parçasını sabit platformaya bərkitmək və dəstəkləmək üçün başqa praktik üsul. İşi əllə və ya bədəninizə qarşı tutmaq onu qeyri-sabit edir və idarəetmənin itirilməsinə səbəb ola bilər.
• Always ensure the saw blade is securely fastened before operation.
• Do not touch the saw blade immediately after operation as it may be hot.

2. Məhsul bitdiview

The Einhell TC-AP 650 E is a versatile reciprocating saw designed for various cutting tasks in wood and other materials. It features a powerful 650W motor and electronic speed control for adapting to different materials.

2.1 Komponentlər

Familiarize yourself with the main components of your reciprocating saw:

• Testere Bıçağı Sahibi
• Sole Plate (Adjustable)
• Yandırma/Söndürmə Düyməsi
• Sürətə Nəzarət Yığımı
• Yumşaq tutuşlu tutacaq
• Elektrik kabeli

Şəkil 1: Bitdiview of the Einhell TC-AP 650 E Universal Saw. This image shows the complete tool, highlighting its ergonomic design and main body.

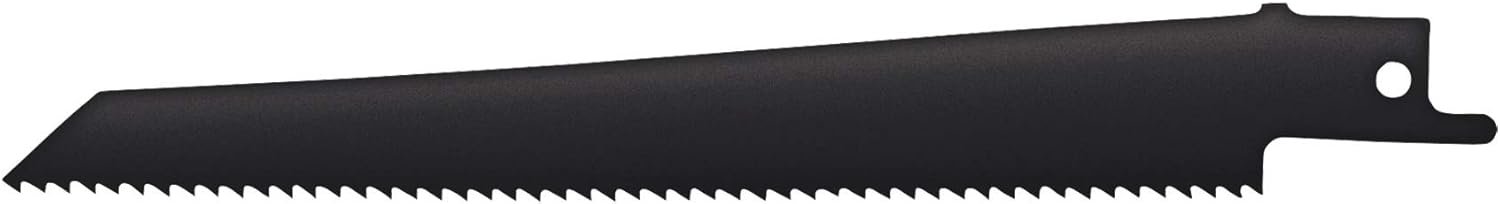

Şəkil 2: Example of a reciprocating saw blade. The saw comes with a 2-piece saw blade set, including a blade suitable for wood.

3. Quraşdırma

3.1 Mişar Bıçağının Quraşdırılması

1. Ensure the power tool is disconnected from the mains supply.
2. Locate the tool-free blade change mechanism on the saw head.
3. Rotate the blade holder collar (or lever) to open the blade insertion slot.
4. Insert the shank of the saw blade into the slot until it clicks into place.
5. Release the blade holder collar to secure the blade. Gently pull on the blade to ensure it is firmly seated.

Şəkil 3: Diagram illustrating the tool-free blade change process. The arrows indicate rotating the collar and inserting the blade.

Şəkil 4: Yaxın plan view of hands inserting a saw blade into the tool-free mechanism, demonstrating the ease of blade installation.

3.2 Adjusting the Sole Plate

The sole plate can be adjusted without tools to set the cutting depth and optimize blade usage.

1. Loosen the sole plate locking mechanism (refer to your saw's specific design, usually a lever or knob).
2. Slide the sole plate forward or backward to achieve the desired cutting depth.
3. Tighten the sole plate locking mechanism to secure it in position.

4. işlək

4.1 Yandırma/Söndürmə

• To switch on the tool, press the On/Off switch.
• To switch off the tool, release the On/Off switch.

4.2 Sürət Nəzarəti

The Einhell TC-AP 650 E features continuously adjustable electronic speed control (500-3,000 strokes/min) to match the cutting speed to the material.

• Rotate the speed control dial to select the desired stroke rate. Lower speeds are suitable for harder materials or precise cuts, while higher speeds are for softer materials and faster cutting.

Şəkil 5: Close-up of the speed control dial, allowing users to adjust the stroke rate from minimum to maximum (MAX) for optimal cutting performance.

4.3 Kəsmə üsulları

• Ümumi kəsmə: Place the sole plate firmly against the workpiece. Start the saw and guide it along the cutting line with steady pressure.
• Daldırma kəsmə: For plunge cuts into wood, tilt the saw forward so that the sole plate rests on the workpiece edge. Switch on the saw and slowly pivot it downwards until the blade penetrates the material.
• Material uyğunluğu: This saw is suitable for cutting wood up to 150 mm and metal up to 10 mm, depending on the installed blade.

Şəkil 6: A user demonstrating the operation of the reciprocating saw, cutting a wooden beam. Always ensure proper grip and workpiece stability.

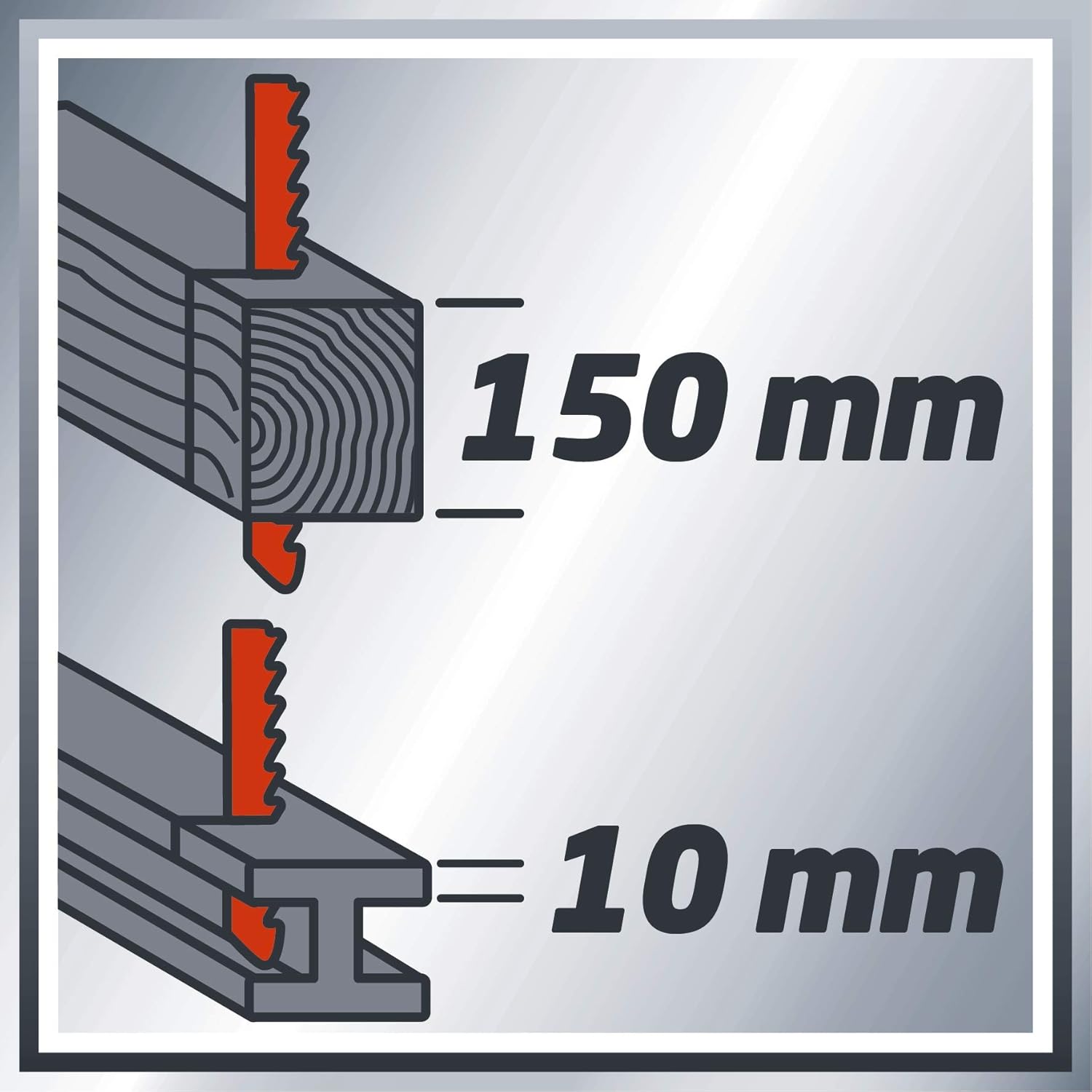

Şəkil 7: Diagram illustrating the maximum cutting depths: 150 mm for wood and 10 mm for metal, showcasing the saw's versatility.

5. Baxım

Regular maintenance ensures the longevity and safe operation of your Einhell TC-AP 650 E Universal Saw.

5.1 Təmizləmə

• Təmizləməzdən əvvəl həmişə elektrik fişini ayırın.
• Həddindən artıq istiləşmənin qarşısını almaq üçün havalandırma yuvalarını təmiz saxlayın.
• Clean the tool housing regularly with a soft cloth, preferably after each use. Do not use abrasive cleaning agents or solvents.
• Remove any sawdust or debris from the blade holder area.

5.2 Bıçağın dəyişdirilməsi

Replace saw blades when they become dull or damaged. Refer to Section 3.1 for blade installation instructions.

5.3 Saxlama

• Store the power tool in a dry, frost-free place, out of reach of children.
• Ensure the tool is clean and free of debris before storage.

6. Giderme

This section addresses common issues you might encounter with your Einhell TC-AP 650 E Universal Saw.

7. Spesifikasiyalar

8. Zəmanət və Dəstək

Einhell products are manufactured to high quality standards and undergo strict quality controls. This product is covered by a manufacturer's warranty. Please refer to the warranty card included with your purchase for specific terms and conditions.

For technical support, spare parts, or warranty claims, please contact your local Einhell service center or visit the official Einhell website. Spare parts availability in the EU is typically 1 year.

You can find more information and contact details on the official Einhell websayt: www.einhell.com
