XRCLIF Digital Sound Level Meter

1. Giriş

Thank you for choosing the XRCLIF Digital Sound Level Meter. This device is designed to measure sound levels in various environments, providing accurate readings for quality control, environmental monitoring, and personal use. It features a wide measurement range, high accuracy, and user-friendly operation. Please read this manual thoroughly before use to ensure proper operation and to maximize the lifespan of your device.

Image 1.1: The XRCLIF Digital Sound Level Meter displaying a sound level. The device is orange and black with a foam wind-resistant ball over the microphone.

2. Məhsul bitdiview və Komponentlər

Familiarize yourself with the different parts of your sound level meter:

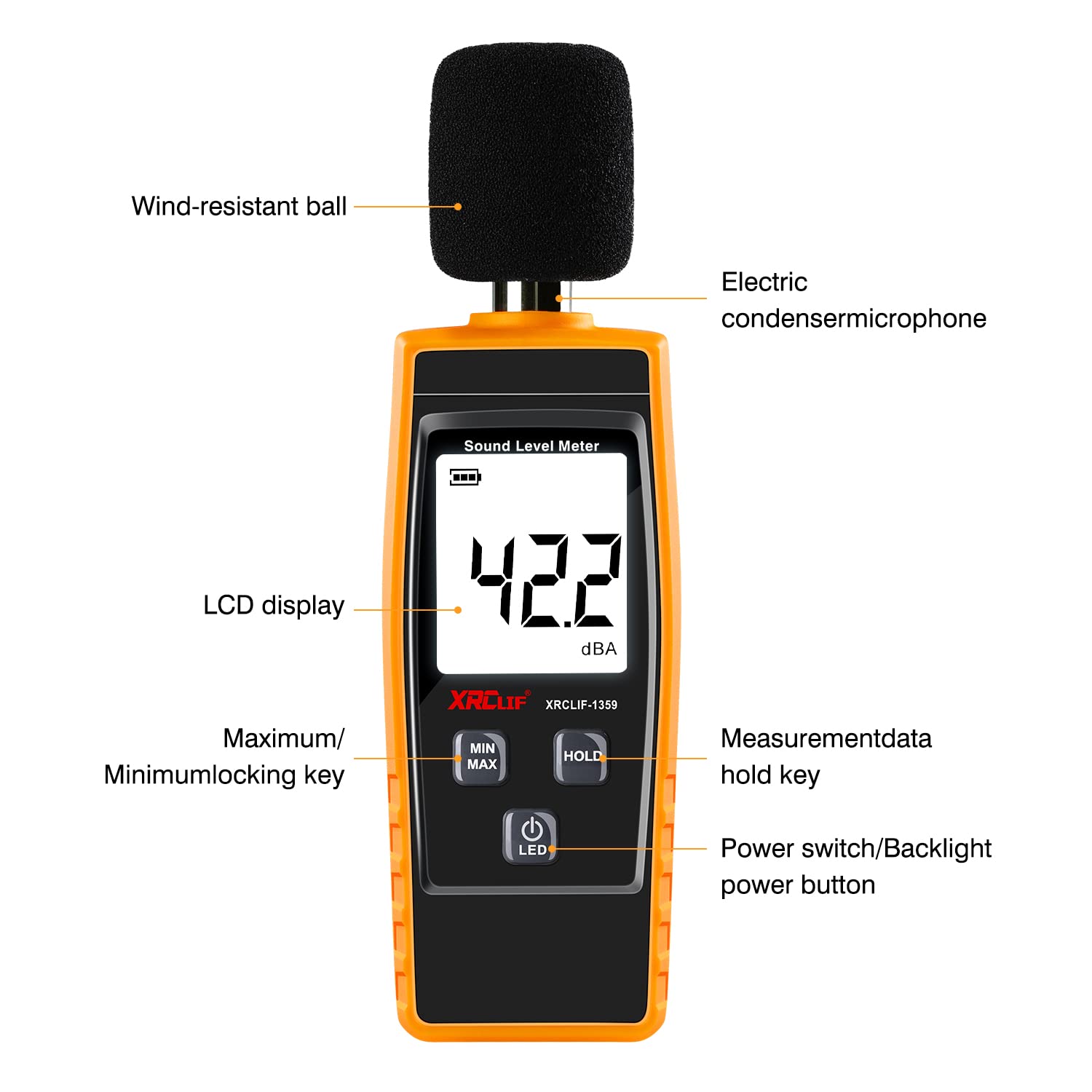

Image 2.1: Diagram illustrating the key components of the XRCLIF Digital Sound Level Meter, including the wind-resistant ball, electric condenser microphone, LCD display, Maximum/Minimum locking key, Measurement data hold key, and Power switch/Backlight power button.

1. Wind-resistant ball: Reduces wind noise interference for more accurate outdoor measurements.
2. Electric condenser microphone: High-sensitivity microphone for precise sound detection.
3. LCD displey: Digital screen showing sound level readings, battery status, and mode indicators.
4. MIN/MAX button: Toggles between minimum and maximum value display during measurement.
5. HOLD düyməsi: Freezes the current measurement reading on the display.
6. Power/LED button: Turns the device on/off and controls the backlight.

Şəkil 2.2: Yaxın plan view of the polarized condenser microphone, highlighting its precise and stable design. The wind-resistant ball is shown detached.

3. Quraşdırma

3.1 Batareyanın quraşdırılması

The device requires 3 AAA batteries (included). To install or replace batteries:

1. Cihazın arxasındakı batareya bölməsinin qapağını tapın.
2. Açmaq üçün qapağı aşağı sürüşdürün.
3. Insert three AAA batteries, ensuring correct polarity (+ and -).
4. Batareya bölməsinin qapağını yerinə oturana qədər yuxarı sürüşdürün.

3.2 Attaching the Wind-Resistant Ball

For outdoor measurements or in windy conditions, attach the foam wind-resistant ball to the microphone to minimize interference from air movement.

1. Gently slide the wind-resistant ball over the microphone head until it is securely in place.

4. Əməliyyat Təlimatları

4.1 Yandırma/Söndürmə

• Yandırmaq üçün: düyməsini basın Güc / LED button. The LCD display will illuminate.
• Söndürmək üçün: düyməsini basıb saxlayın Güc / LED düyməsini təxminən 2 saniyə basın.

4.2 Arxa İşığa Nəzarət

• While the device is on, short press the Güc / LED button to toggle the backlight on or off.

4.3 Measurement Modes (MAX/MIN)

The device can display the current sound level, or the maximum/minimum sound level recorded since entering the mode.

• düyməsini basın MIN / MAX button once to display the maximum (MAX) sound level. The 'MAX' indicator will appear on the screen.
• düyməsini basın MIN / MAX button again to display the minimum (MIN) sound level. The 'MIN' indicator will appear on the screen.
• düyməsini basın MIN / MAX button a third time to return to normal real-time measurement.

4.4 Məlumatların saxlanması funksiyası

Ekrandakı cari göstəricini dondurmaq üçün:

• düyməsini basın BAXIN button. The 'HOLD' indicator will appear, and the displayed value will remain fixed.
• düyməsini basın BAXIN button again to release the hold function and resume real-time measurement.

4.5 Avtomatik söndürmə

The device features an automatic shutdown function to conserve battery power. If no operation is performed for approximately 10 minutes, the meter will automatically turn off. This feature cannot be disabled.

Image 4.1: Visual representation of key features: MAX Hold, HD Screen, Small Size, 10-minute Auto Shutdown, and Backlight Alarming.

4.6 Tətbiqlər

The XRCLIF Digital Sound Level Meter is suitable for a wide range of applications:

• Environmental noise monitoring (e.g., residential areas, roads)
• Industrial noise assessment (e.g., factories, workshops)
• Office and educational settings
• Music recording and audio system setup
• Speech therapy and acoustic analysis

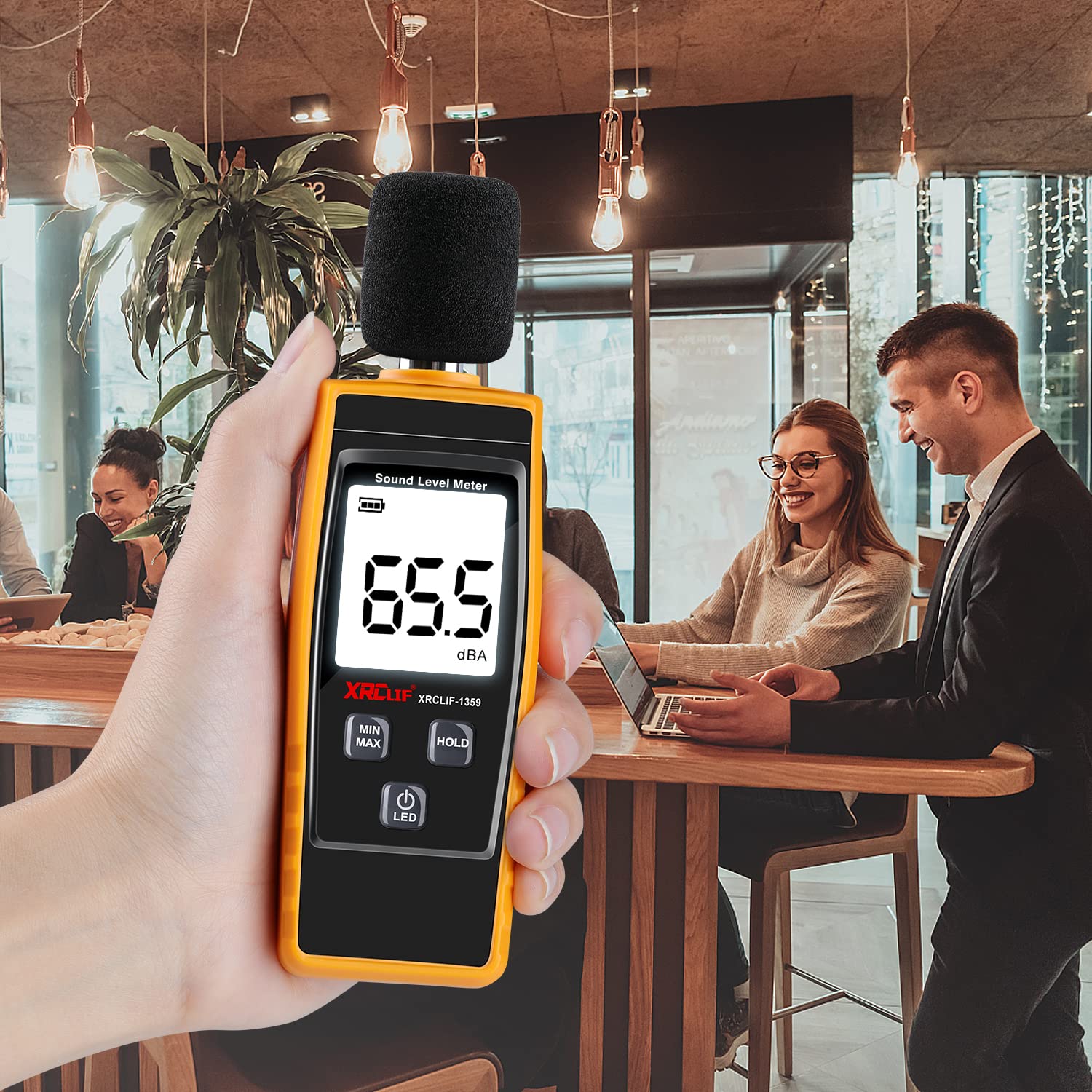

Image 4.2: The decibel meter being used in an indoor environment, such as an office or cafe, showing a reading of 65.5 dBA.

Image 4.3: The decibel meter being used outdoors at a construction site, showing a reading of 93.7 dBA.

5. Baxım

• Təmizləmə: Cihazı təmizləmək üçün yumşaq, quru parça istifadə edin. Aşındırıcı təmizləyicilərdən və ya həlledicilərdən istifadə etməyin.
• Yaddaş: Uzun müddət istifadə edilmədikdə, sızmanın qarşısını almaq üçün batareyaları çıxarın. Cihazı sərin, quru yerdə, birbaşa günəş işığından və həddindən artıq temperaturdan uzaq saxlayın.
• Mikrofona qulluq: Avoid touching the microphone directly. Keep it free from dust and debris. Always use the wind-resistant ball in appropriate conditions.

6. Giderme

• Cihaz yanmır:
  • Batareyaların düzgün qütblü olub olmadığını yoxlayın.
  • Yeni AAA batareyaları ilə əvəz edin.
• Qeyri-dəqiq oxunuşlar:
  • Mikrofonun mane olmadığından əmin olun.
  • Use the wind-resistant ball in windy conditions.
  • Avoid measuring in environments with extreme temperature or humidity fluctuations.
• Ekran tutqun və ya titrəyir:
  • Batareyalar az ola bilər. Onları dəyişdirin.

7. Spesifikasiyalar

8. Təhlükəsizlik Məlumatı

• Cihazı sökməyə və ya dəyişdirməyə çalışmayın.
• Cihazı sudan və yüksək rütubətdən uzaq saxlayın.
• Cihazı uzun müddət həddindən artıq temperaturda və ya birbaşa günəş işığında saxlamaqdan çəkinin.
• Batareyaları yerli qaydalara uyğun atın.
• This device is for measurement purposes only and should not be used for medical or legal applications without proper calibration and certification.

9. Zəmanət və Dəstək

For any issues or inquiries regarding your XRCLIF Digital Sound Level Meter, please refer to the contact information provided at the point of purchase. The manufacturer typically offers a limited warranty against defects in materials and workmanship. Please retain your proof of purchase for warranty claims.
