1. Giriş
This manual provides detailed instructions for the LAUNCH Creader Elite V3.0 OBD2 Scanner, a professional diagnostic tool designed specifically for Land Rover and Jaguar vehicles. It covers device setup, operational procedures for various diagnostic and service functions, software updates, and troubleshooting tips. Please read this manual thoroughly before operating the device to ensure correct usage and optimal performance.
2. Məhsul bitdiview
2.1. Qutuda nə var
- 1 * LAUNCH Creader Elite V3.0 OBD2 Scanner for JLR
- 1 * OBD2 Diagnostic Cable
- 1 * Tez Başlanğıc Bələdçisi
- 1 * İstifadəçi Təlimatı
2.2. Əsas Xüsusiyyətlər
The LAUNCH Creader Elite V3.0 offers a comprehensive suite of features for vehicle diagnostics and maintenance:
- Təkmilləşdirilmiş Avadanlıq: Features Android 8.1 operating system, 32GB ROM, 3000mAh battery, and 2.4&5GHz dual-band Wi-Fi for improved performance.
- DoIP Protocol Support: Supports the new DoIP protocol for Land Rover & Jaguar models manufactured after 2017 (requires an adapter).
- Full Systems Diagnostics: Provides in-depth scanning for all available vehicle modules, including engine, transmission, ABS, SRS, and more.
- İki İstiqamətli Nəzarət (Aktiv Test): Allows control of vehicle components and systems for active testing, such as windows, mirrors, wipers, and horn.
- Comprehensive Service Functions: Includes Oil Reset, Electronic Parking Brake (EPB) Reset, Battery Management System (BMS) Reset, Steering Angle Sensor (SAS) Calibration, Injector Coding, Throttle Relearn, Height Calibration, Transmission Adaptation, Crankshaft/Camshaft Relearn, Sunroof Calibration, and more.
- 4-ü 1-də Canlı Məlumat Yayımı: Displays real-time data from multiple sensors simultaneously in a graphical format, with recording and playback capabilities.
- Smart Diagnostic Functions: Features Auto VIN for automatic vehicle identification, DTC Lookup for code explanations, and the ability to generate and share diagnostic reports.
- Tam OBD2 funksiyaları: Supports all 10 OBD2 test modes for universal vehicle compatibility (post-1996 models).
- Ömürlük Pulsuz Yeniləmələr: Provides lifetime free software updates specifically for Land Rover and Jaguar vehicle brands.
2.3. Device Comparison
The Creader Elite V3.0 offers significant upgrades over previous versions:
Image: Comparison of Creader Elite V3.0, V2.0, and V1.0, highlighting V3.0's superior features like DoIP, Android 8.1, 32GB memory, and 2.4&5GHz WiFi.
2.4. Fiziki təsvir
The device features a durable orange casing with a 4-inch touchscreen display. The back of the device includes product identification details such as the model number, FCC ID, and serial number.

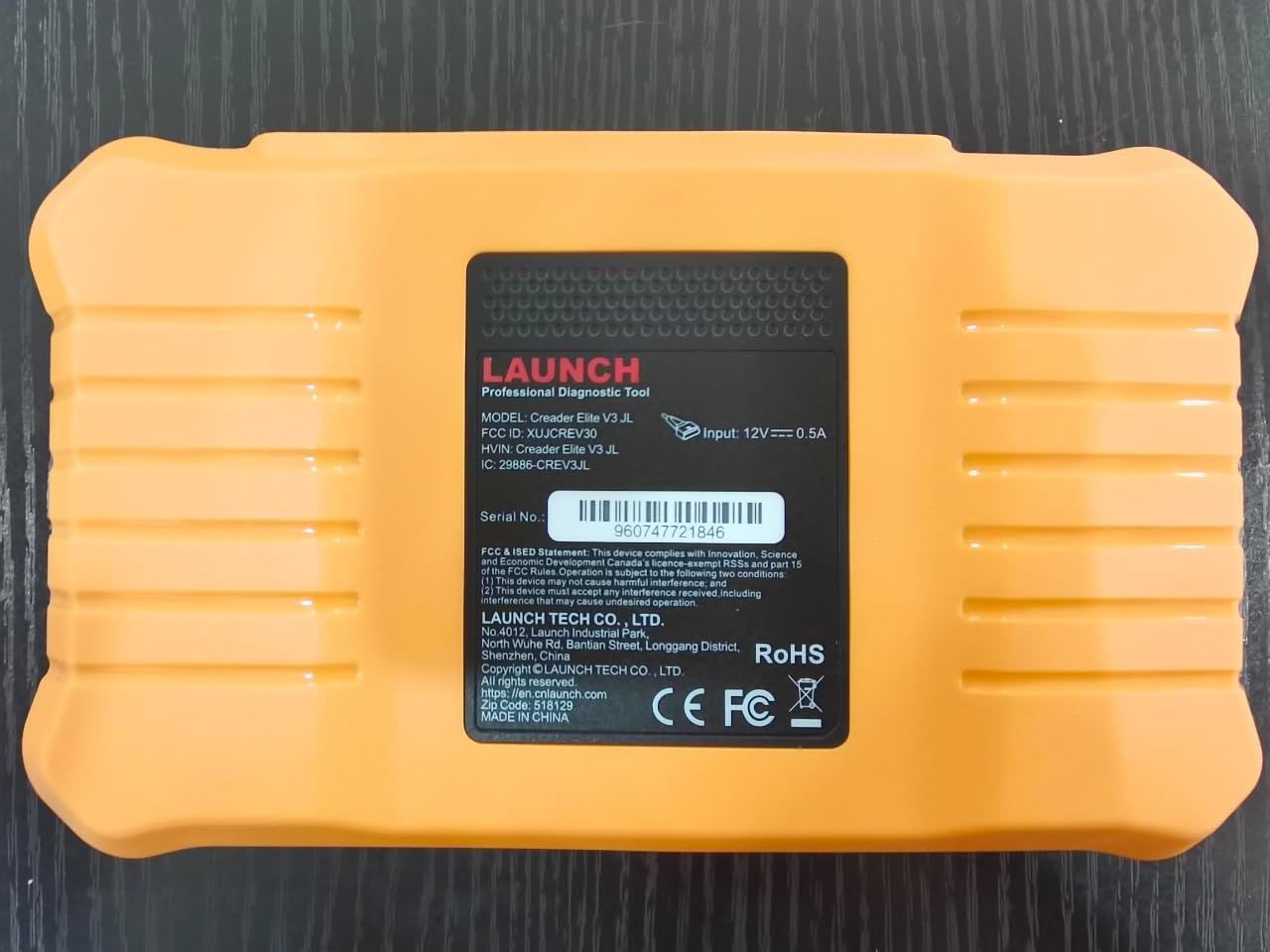

Şəkil: arxa view of the LAUNCH Creader Elite V3.0, displaying the model number, FCC ID, and serial number (e.g., 960747721846).
3. Quraşdırma
3.1. İlkin işə salın
- Cihazın tam doldurulduğundan və ya enerji mənbəyinə qoşulduğundan əmin olun.
- Ekran işıqlanana qədər güc düyməsini basıb saxlayın.
- Seçdiyiniz dil və regionu seçmək üçün ekrandakı təlimatları izləyin.
3.2. Wi-Fi bağlantısı
- Əsas menyudan, gedin Parametrlər.
- seçin Wi-Fi və yandırın.
- Siyahıdan istədiyiniz Wi-Fi şəbəkəsini seçin və istənildikdə parolu daxil edin.
- Confirm the connection. A stable internet connection is required for software updates and online resources.
3.3. Qeydiyyat və Aktivləşdirmə
Upon first use or after a factory reset, you may be prompted to register your device. Follow the on-screen instructions to create an account or log in. This step is crucial for accessing software updates and technical support.
4. Əməliyyat Təlimatları
4.1. Nəqliyyat vasitəsinə qoşulma
- Locate the vehicle's OBD2 diagnostic port, typically under the dashboard on the driver's side.
- Avtomobilin alışma sisteminin yerində olduğundan əmin olun ON position (engine off or running, depending on the test).
- Connect the OBD2 diagnostic cable to the vehicle's OBD2 port and to the LAUNCH Creader Elite V3.0 device.
- The device will automatically power on or prompt you to do so.
4.2. Full Systems Diagnostics
This function allows you to scan all available electronic control units (ECUs) in the vehicle.
Image: Display showing OE-level all system diagnostics, including Auto VIN, fault codes, 4-in-1 live data, and MIL reset.
- Əsas menyudan seçin Yerli Diaqnoz.
- Choose the vehicle brand (Land Rover or Jaguar).
- seçin Avtomatik Axtarış or Manual Seçim. Auto Search (Auto VIN) will attempt to automatically identify the vehicle.
- Once the vehicle is identified, select Sağlamlıq Hesabatı or Sistem Skanı to perform a comprehensive scan of all modules.
- Review the diagnostic trouble codes (DTCs) and ECU information. You can then choose to clear codes if necessary.
4.3. Xidmət funksiyaları
The Creader Elite V3.0 provides numerous maintenance and reset services. Access these functions via Diagnose > Brand > System Selection > Special Function.
Şəkil: Bitdiview of various service functions including Oil Reset, Brake Reset, SAS Calibration, Start-Stop Reset, TPMS Reset, Injector Coding, Battery Reset, ABS Bleeding, Seat Calibration, and Height Calibration.
Common services include:
- Yağ sıfırlaması: Mühərrik yağının ömrünü bərpa edir.
- EPB Sıfırlaması: Resets the electronic parking brake after replacement.
- SAS Kalibrasiyası: Sükan bucağı sensorunu kalibrləyir.
- Enjektor Kodlaşdırması: ECU-ya yeni injektor nömrələrini kodlaşdırır.
- Qaz Dəyişdirmə Yenidən Öyrənmə: Qaz pedalının vəziyyətini yenidən öyrənir.
- Hündürlüyün kalibrlənməsi: Calibrates the vehicle's suspension height.
- Batareyanın Sıfırlanması: Registers a new battery replacement.
- ABS qanaması: Performs ABS brake bleeding procedures.
Note: The availability of specific service functions may vary depending on the vehicle model and year. Always check compatibility before performing a service.
4.4. İki istiqamətli nəzarət (Aktiv testlər)
Active tests allow you to send commands to vehicle systems and components to verify their functionality.
Image: Depicts bi-directional active tests, showing the device sending commands to vehicle actuators like wipers, windows, clutch, and injectors to check their status.
- Navigate to the desired vehicle system within the diagnostic menu.
- seçin Aktiv Test or İki istiqamətli nəzarət.
- Choose the specific component or system you wish to test (e.g., 'Wiper Test', 'Window Test', 'Horn Test').
- Aktivləşdirmək və komponentin reaksiyasını müşahidə etmək üçün ekrandakı təlimatları izləyin.
4.5. Tam OBD2 funksiyaları
For universal vehicle diagnostics (all OBD2 compliant vehicles after 1996), use the OBD II menyu seçimi.
- Kodları oxuyun: Retrieves generic (P0, P2, P3, U0) and manufacturer specific (P1, P3, U1) codes.
- Kodları təmizləyin: Clears diagnostic trouble codes and turns off the Malfunction Indicator Light (MIL).
- Canlı Məlumat: Avtomobilin sensorlarından real vaxt rejimində məlumat axınını göstərir.
- I/M Hazırlığı: Emissiya ilə əlaqəli monitorların hazırlığını yoxlayır.
- Çərçivəni dondurun: Displays a snapshot of operating conditions at the time of an emission-related fault.
- O2 Sensor Testi: O2 sensor monitorunun test nəticələrini əldə edir.
- On-Board Monitor Test (Mode 6): Emissiya ilə əlaqəli güc ötürücü komponentləri və sistemləri üçün nəticələri əldə edir.
- EVAP System Test (Mode 8): Buxarlanma emissiyasına nəzarət sisteminin sınağına başlayır.
- Nəqliyyat vasitəsi haqqında məlumat: Nəqliyyat vasitəsinin identifikasiya nömrəsini (VIN), kalibrləmə ID-sini (CALID) və kalibrləmə təsdiqləmə nömrəsini (CVN) əldə edir.
4.6. Real-Time Monitoring and Data Stream
Monitor various vehicle parameters in real-time to diagnose intermittent issues or verify repairs.
Image: Real-time monitoring screen showing battery voltage, transmission oil temperature, coolant temperature, and vehicle speed, with a detailed 4-in-1 data stream graph below.
- From the diagnostic menu, select Canlı Məlumat.
- Nəzarət etmək istədiyiniz parametrləri seçin.
- The device can display up to four data streams simultaneously in a graphical format.
- istifadə edin Qeyd və Oynatma functions to capture and review data for later analysis.
4.7. Smart Diagnostic Features
The device includes features to streamline the diagnostic process:
Image: Smart diagnostic features such as Auto VIN, diagnostic report generation and printing, online feedback, 7000+ DTC library, and access to online services.
- Avtomatik VIN: Automatically identifies vehicle information (year, make, model) for quicker diagnostics.
- DTC Axtarışı: Diaqnostik problem kodları üçün ətraflı izahatlar verir.
- Diaqnostik Hesabat: Generates a professional diagnostic report that can be shared or printed.
- Onlayn Rəy: Allows users to submit feedback or issues directly to technical support.
5. Maintenance & Updates
5.1. Proqram təminatı yeniləmələri
The LAUNCH Creader Elite V3.0 offers lifetime free software updates for Land Rover and Jaguar brands.
Image: Device screen illustrating the one-click Wi-Fi update process, emphasizing lifetime free updates for Land Rover/Jaguar and the ability to get more functions and vehicle models.
- Cihazın sabit Wi-Fi şəbəkəsinə qoşulduğundan əmin olun.
- Əsas menyudan seçin Proqram təminatı yeniləməsi.
- Cihaz mövcud yeniləmələri yoxlayacaq.
- Select the updates you wish to install and follow the on-screen prompts. Updates typically take a few minutes.
5.2. Expanding Vehicle Coverage (Mall)
If you require diagnostic capabilities for other vehicle brands beyond Land Rover and Jaguar, you can purchase additional software packages from the Mall application on the device. Please note that software purchased from the Mall is typically valid for one year and may require re-purchase after expiry.
5.3. Cihaza qulluq
- Cihazı təmiz və tozdan və nəmdən təmiz saxlayın.
- Cihazı yerə atmaqdan və ya güclü təsirlərə məruz qalmaqdan çəkinin.
- İstifadə edilmədikdə cihazı sərin, quru yerdə saxlayın.
- Yalnız təchiz edilmiş şarj kabeli və aksesuarlarından istifadə edin.
6. Uyğunluq
The LAUNCH Creader Elite V3.0 is primarily designed for:
Image: Device interface showing diagnostic options for Land Rover (Defender, Discovery, Range Rover, Evoque) and Jaguar (E-Pace, F-Pace, F-Type, S-Type, X-Type, XE, XF, XJ, XK) models, with a note on DoIP protocol for models after 2017.
- Land Rover: Compatible with models such as Defender, Discovery, Discovery Sport, Range Rover, Range Rover Evoque, etc.
- Yaquar: Compatible with models such as E-Pace, F-Pace, F-Type, S-Type, X-Type, XE, XF, XJ, XK, etc.
- DoIP Protokolu: Supports Land Rover & Jaguar models after 2017, requiring a separate DoIP adapter.
- Universal OBD2: Fully compatible with all OBD2 compliant vehicles manufactured after 1996 for basic OBD2 functions.
For specific vehicle compatibility, it is recommended to contact technical support via obdbox21@163.com.
7. Spesifikasiyalar
| Model | LAUNCH Creader Elite 3.0-JL |
| Əməliyyat sistemi | Android 8.1 |
| Ekran Ölçüsü | 4 düym |
| Daxili Yaddaş (ROM) | 32 GB |
| Batareya Tutumu | 3000 mAh |
| Wi-Fi | 2.4 & 5GHz Dual-band |
| Güc mənbəyi | Batareya ilə işləyir |
| Maddə Çəkisi | 1.49 funt sterlinq |
| Paket Ölçüləri | 8 x 7.5 x 1.5 düym |
| Avtomobil uyğun növü | Universal Fit (for OBD2 functions) |
8. Giderme
8.1. Cihaz Yandırılmır
- Check battery level. Connect the device to a charger and allow it to charge for at least 30 minutes.
- Ensure the power button is pressed and held correctly.
- If connected to the vehicle, ensure the vehicle's ignition is on and the OBD2 cable is securely connected.
8.2. Nəqliyyat vasitəsi ilə rabitə xətası
- Verify the OBD2 cable is securely connected to both the device and the vehicle's port.
- Avtomobilin alışma sisteminin yerində olduğundan əmin olun ON mövqe.
- Confirm that the vehicle is OBD2 compliant (generally 1996 and newer for US vehicles).
- Try a different OBD2 compliant vehicle to rule out a vehicle-specific issue.
- Ensure the correct vehicle brand software is installed and up to date.
8.3. Software Update Failure
- Check your Wi-Fi connection for stability and signal strength.
- Ensure the device has sufficient battery charge or is connected to power during the update process.
- Verify that there is enough free storage space on the device.
- Restart the device and attempt the update again.
8.4. Inaccurate Readings or Functions Not Working
- Ensure the vehicle's make, model, and year are correctly identified by the device.
- Verify that the specific function is supported for your vehicle model and year. Refer to the compatibility section or contact support.
- Ensure the device software is fully updated.
9. Zəmanət və Dəstək
9.1. Zəmanət Məlumatı
The LAUNCH Creader Elite V3.0 comes with an Extended 60-Day Return & Replacement policy and a 5-Year Quality Backup. Please retain your proof of purchase for warranty claims.
9.2. Texniki Dəstək
For any technical assistance, questions, or compatibility inquiries, please contact our support team:
- E-poçt: obdbox21@163.com
- Our support team is available 24/7/365.
Note: Please direct all support inquiries to the provided email address. Do not contact LAUNCH Tech USA for support related to this specific product.
